เลนส์นูน

อ้างอิงจากเว็บไซต์ เลนส์นูน.[ออนไลน์].เข้าถึงจาก:
http://www.maceducation.com/e-knowledge/2432209100/20.htm
เลนส์นูน
เลนส์นูน (convex lens) คือ เลนส์ที่มีลักษณะหนาตรงกลางและบางที่ขอบ ดังรูป

รูปแสดงลักษณะเลนส์นูน

รูปแสดงส่วนสำคัญและรังสีบางรังสีของเลนส์
เลนส์นูนทำหน้าที่รวมแสงขนานไปตัดกันที่จุดๆ หนึ่ง ซึ่งแนวหรือทิศทางของแสงที่เข้ามายังเลนส์สามารถเขียนแทนด้วยรังสีของแสง ถ้าแสงมาจากระยะไกลมากเรียกระยะนี้ว่า " ระยะอนันต์"เช่น แสงจากดวงอาทิตย์หรือดวงดาวต่างๆ แสงจะส่องมาเป็นรังสีขนาน เมื่อรังสีของแสงผ่านเลนส์จะมีการหักเหและไปรวมกันที่จุดๆ หนึ่งเรียกว่า "จุดโฟกัส (F)" ระยะจากจุดโฟกัสถึงกึ่งกลางเลนส์ เรียกว่า "ความยาวโฟกัส (f)" และเส้นตรงที่ลากผ่านจุดศูนย์กลางความโค้งของผิวทั้งสองของเลนส์เรียกว่า " แกนมุขสำคัญ (principal axis)"

ภาพที่เกิดจากเลนส์นูน
ภาพจากเลนส์นูนเป็นภาพที่เกิดจากรังสีหักเหไปพบกันที่จุดๆ หนึ่ง ซึ่งมีทั้งภาพจริงและภาพเสมือนขึ้นอยู่กับตำแหน่งวัตถุที่วางหน้าเลนส์ ดังรูป

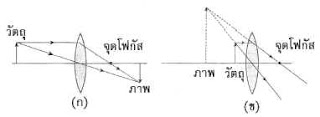

รูปแสดงตัวอย่างภาพจริงและภาพเสมือนที่เกิดจากเลนส์นูน

(ก) การเกิดภาพเมื่อวัตถุอยู่ห่างเลนส์นูนระยะไกลกว่าความยาวโฟกัส

(ข) การเกิดภาพเมื่อวัตถุอยู่ห่างจากเลนส์นูนที่ระยะใกล้กว่าความยาวโฟกัส
การหาชนิดและตำแหน่งของภาพจากวิธีการคำนวณ
การหาตำแหน่งภาพที่ผ่านมาใช้วิธีเขียนแผนภาพของรังสี ยังมีอีกวิธีที่ใช้หาตำแหน่งภาพคือ วิธีคำนวณ ซึ่งสูตรที่ใช้ในการคำนวณมีดังต่อไปนี้
สูตร =
เมื่อ m คือ กำลังขยายของเลนส์
I คือ ขนาดหรือความสูงของภาพ
O คือ ขนาดหรือความสูงของวัตถุ
ในการคำนวณหาตำแหน่งและชนิดของภาพจะต้องมีการกำหนดเครื่องหมาย 1 และ 2 สำหรับปริมาณต่างๆ ในสมการดังนี้
1.s มีเครื่องหมาย + ถ้าวัตถุอยู่หน้าเลนส์ และ s มีเครื่องหมาย - ถ้าวัตถุอยู่หลังเลนส์
2. s' มีเครื่องหมาย + ถ้าวัตถุอยู่หลังเลนส์ และ s' มีเครื่องหมาย - ถ้าวัตถุอยู่หน้าเลนส์
3. f ของเลนส์นูนมีเครื่องหมาย + และ f ของเลนส์เว้ามีเครื่องหมาย -
ตัวอย่างที่ 2 วางวัตถุห่างจากเลนส์นูนเป็นระยะ 12 เซนติเมตร ถ้าเลนส์นูนมีความยาวโฟกัส 5 เซนติเมตร จะเกิดภาพชนิดใด และที่ตำแหน่งใด
ตัวอย่างที่ 3 วางวัตถุห่างจากเลนส์นูนเป็นระยะ 25 เซนติเมตร ปรากฏว่าเกิดภาพเสมือนห่างจากเลนส์ 15 เซนติเมตร เลนส์นี้เป็นเลนส์ชนิดใดและมีความยาวโฟกัสเท่าไร
วิธีทำ จากสูตร


ค่า f เป็นลบ มีค่า 37.5 เซนติเมตร เป็นเลนส์เว้า ตอบ
